Ручной станок для сетки рабица

Производство сетки – рабица ручным способом.



Самый простой способ производства сетки – рабица, это с помощью ручного станка. Такой станок можно купить в Минске, в Беларуси и в России повсеместно. В любом регионе окажутся продавцы данного товара, или же бывшие потребители которые уже наигрались в производство, либо выполнили на нем поставленные для себя задачи. Он продается за небольшие денежные средства. Конечно, из всех способов он окажется самым медленным, но как говорится в пословице: тише едешь, дальше будешь. Так же из-за маленькой скорости производства, количества брака на удивление будет меньше, чем на полностью автоматизированных станках. Расходные материалы, такие как смазывающее-охлаждающей жидкости не понадобиться.

Основа ручного станка состоит из основных четырех элементов:

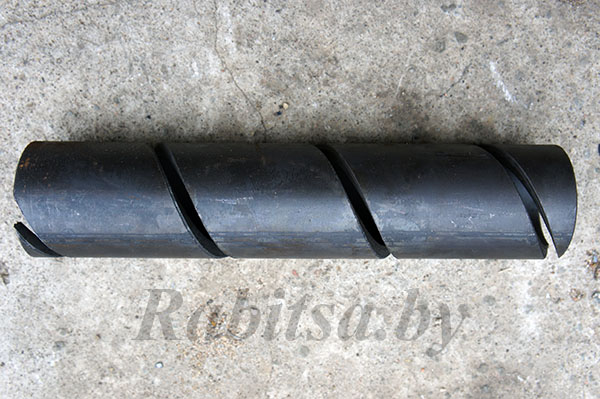

1. Винтовая втулка. Она изготовлена путем сквозной вырезки спирального паза в заготовке в виде трубы.

Винтовая втулка для сетки рабица

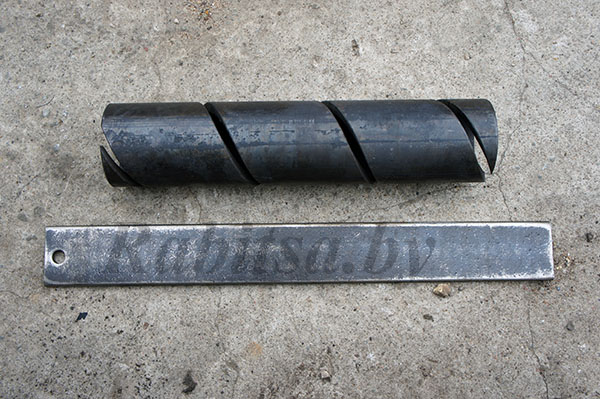

2. Следующим главным элементом служит прямоугольная навивочная пластина, которая по ширине совпадает с диаметром отверстия винтовой втулки.

Навивочная пластина под втулку винтовую для сетки рабица

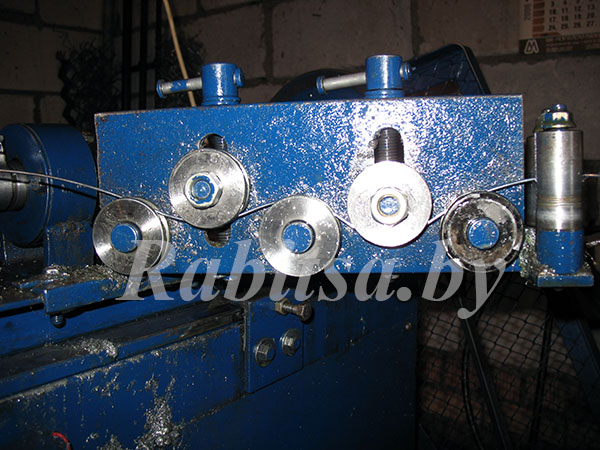

3. Принимающие первые проволоку - прижимающие ролики, которые частично снимают напряжение металла и регулируют стабильность работы.

Ролики для снятия напряжения с проволоки

4. Рукоять, которая крепиться непосредственно к пластине для ее вращения.

Основные элементы как винтовая втулка и рукоять крепятся жестко, например к столу. Пластина имеет свободное хождение, и крепиться только к рукояти. Принимающие, прижимные ролики крепятся не далеко от втулки под углом около 450.

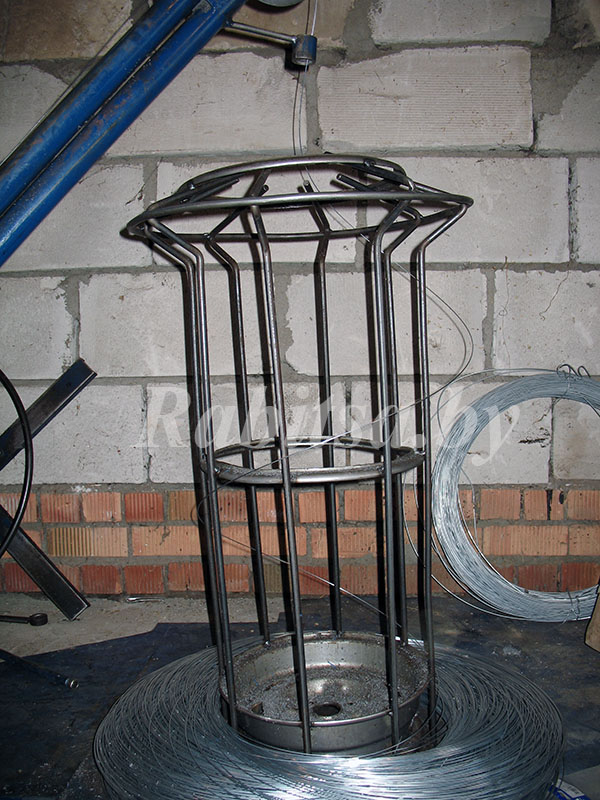

Пирамида для снятия проволоки с бухты.

Для удобства конечно дополнительно понадобиться небольшая пирамида для снятия проволоки с бухты, небольшая после этого стрела для подачи проволоки в прижимающие ролики и конечно стол, на который будет приниматься готовые строки. Со строк и будет складываться готовый рулон сетки рабица. Высоту рулона можно будет определить по количеству оборотов рукоятки и останавливая ее в определенном положении. Откусывая проволоку в одном и том же положении. Длину рулона посчитать  можно двумя методами. Первый по весу рулона, а второй более точный – по количеству строк выпущенных и вплетенных одна в одну.

Вот в принципе и все оборудование, которого будет достаточно для изготовления сетки рабица. Скорость будет не высокая. Приблизительно около 15 секунд понадобится, чтобы сплести одну строку и около 40 минут для готового рулона высотой 1,5 м., и длинной 10 метров. Эти цифры весьма приблизительны и зависят от множества факторов. Такие как:

- жесткость и диаметр проволоки;

- подготовка оснастки, это размотчик проволоки, удобность подачи ее в прижимные ролики, а также подготовленная винтовая втулка с гибкой навивочной пластиной идеально подогнанной по диаметру отверстия;

- размер ячейки;

- квалификация подготовленности работника на данном оборудовании.

В любом случае, если не считать временных затрат по человека/часов – это самый легкий и дешевый способ получить сетку – рабица в небольших объемах. Освоить производство может каждый, главное не ставить перед собой глобальные планы и временные рамки. При приобретении угловых кусачек или плоскогубцев рекомендуем покупать большие 180 – 200 мм. С ними будет легче работать при постоянном откусе проволоки. Так как в любом учении понадобится время. Вы сможете своими руками, имея рядом соответствующие оборудование производить все необходимое для жизни и обеспечить её высокий уровень.

Выбор покупки ручного станка бывшего в употреблении.

При условии выбора покупки бывшего в употреблении оборудовании, особое внимание следует уделить износу внутренней левой грани паза втулки, в месте, где заходит проволока. Из-за большого износа, а это около 0,3 – 0,4 мм., проволока будет иметь избыточное неравномерное трение, которое повлияет на качество выхода готовой продукции. При замене оснастки это естественно прекратиться, но замена данных узлов приведет к 50 - 70 % стоимости данного оборудования. Так же износ на пластине будет виден как ярко выраженное углубление, оставленное от прохождения проволоки, его будет необходимо убрать путем шлифовки. Т.к. углубление на величину 0,15 - 0,2 мм., уже будет влиять на ритм работы. Таких шлифовок можно выполнить не более 3-4 раз.

Мы производим винтовые втулки и пластины (ножи) для любых станков по изготовлению сетки "Рабица".

Фото ручных станков для производства сетки-рабица:

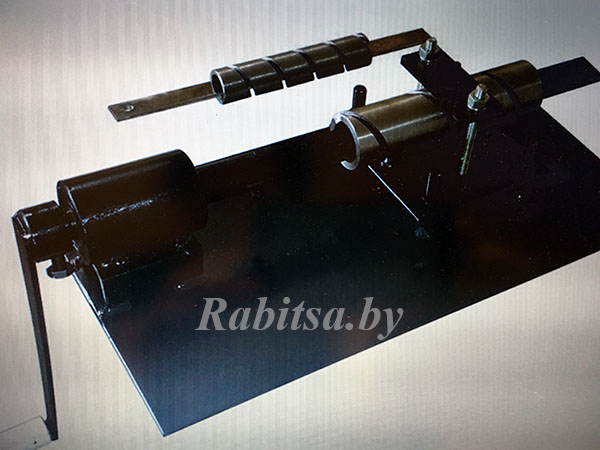

 Ручной станок для сетки рабица

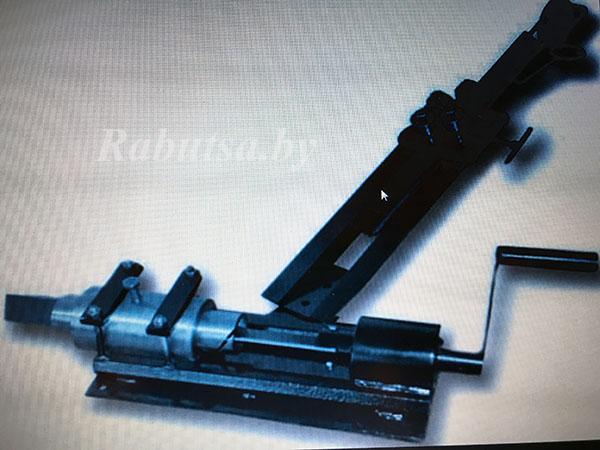

Ручной станок для производства сетки рабица

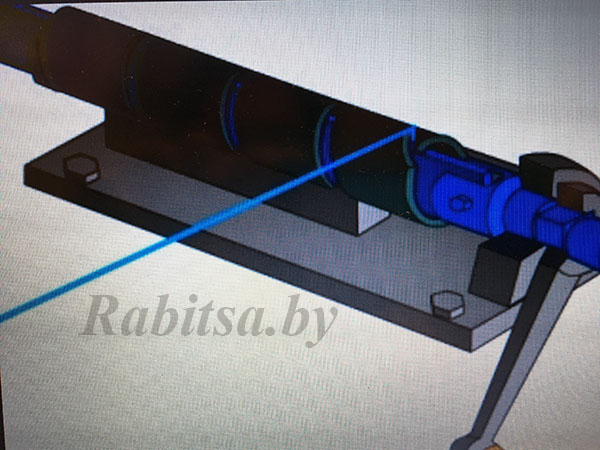

3-D изображения чертежа станка

Простейший ручной станок для рабицы
